Lab2
这里会将一些比较普遍、集中的问题汇总，如果这里什么都没写，说明我忘记更新了
常量 or 引脚
你应该在实验的时候看过一句话：
请勿修改引脚名称、电路名称及电路封装外观

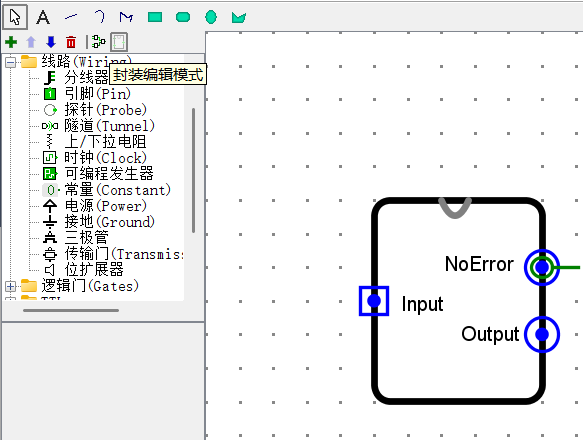

我们进入封装编辑模式，发现整个电路实现作为一个单独的元件显示。事实上，评测 OJ 进行评测的时候，就是调用这个封装后的元件，接输入输出进行测试
那么，为什么要提到常量和引脚呢？在完成部分电路的时候，你会发现某些输入是恒为定值的
如果你用输入引脚，并手动设置为 0/1，尝试代替常量的功能，那么本地测试通过的情况下，评测 OJ 会给出 Error 的结果：
- 你引入了新的引脚，改变了封装外观（你新引入的引脚不会被评测 OJ 连接，相当于蓝色的不定态，而不是你在本地设置好的 0/1）
未知的封装问题

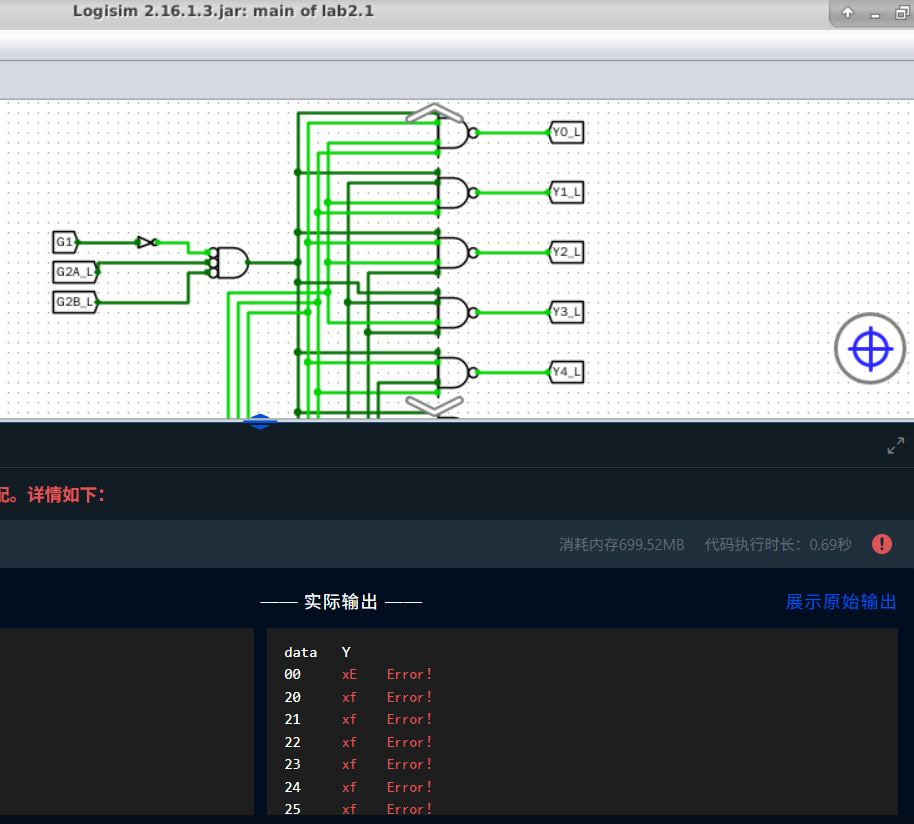

书接上文，在实验中，有时会遇到这种情况：可以确定自己的电路实现正确，但是评测结果非常奇怪
如图，这大概率又是封装要背锅了。cslab 的评测机对封装元件的接口是硬编码相对位置的，因此需要确保封装引脚的相对位置（那个绿色的圆圈是元件的锚点）是正确的

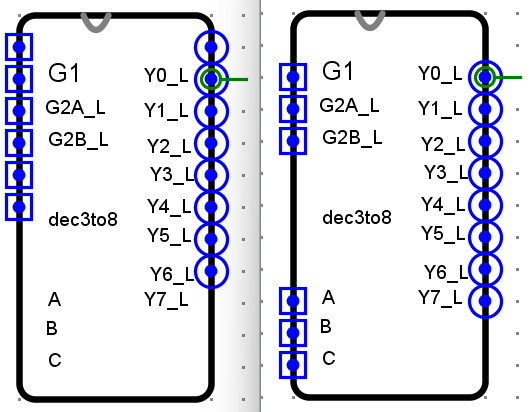

以 Lab2.1 为例，左边是错误的，右边是正确的。不清楚为什么引脚会乱掉，只能受着了
因此再次提醒：不要让 main 电路的封装引脚有任何变化（子电路是可以的）
MUX 的输入端

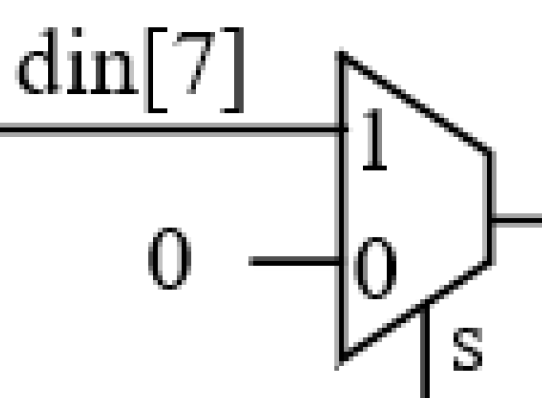

只是想提醒你，实验 PDF 文件中给的原理图中：
和 Logisim 中 MUX 的输入是反的
分线器
依旧是桶形移位器的实验，为了将多位输入拆分，我们需要分线器
依旧只是想提醒你，分线器并不是只能逐位分线，它比你想象的更加自由

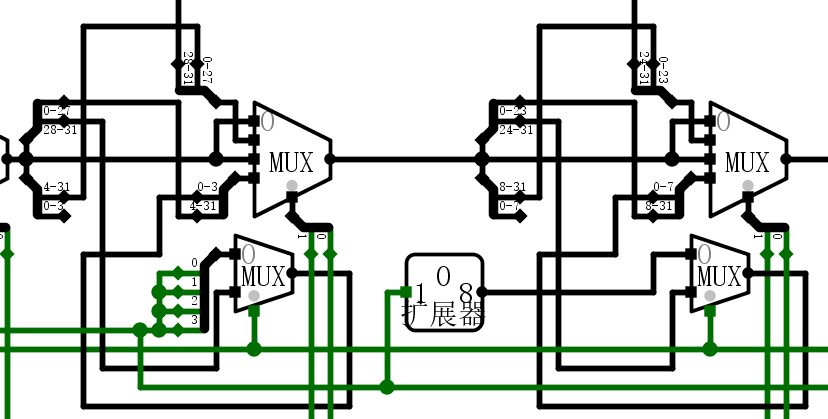

以助教本人的连线为例：
我很难想象如果分线器是逐位分出的，电路会是什么样的🤦
此外，分线器可以反向使用，即“集线器”
哦对了，这个图里你还能看到扩展器这个元件，有了这个元件你就不需要用分线器进行神秘操作了。注意扩展器分零扩展和符号扩展
