Lab0

在本地搭建 Logisim 实验环境

常见的 Logisim 有三种版本：

  1. Logisim，更新止步于 2013 年，后面的版本都是它的 Fork
  2. Logisim Italian Fork，比较经典的 Fork，似乎是两年一次更新
  3. Logisim-evolution，比较前沿的 Fork，有较多的新功能，似乎在持续维护

对于 DLCO 这门课，你应该选择第二个版本，选择正确的版本对你在本地调试有很大的帮助（这三个版本的 .circ 文件不完全互通，你也不希望自己在本地连好的实验在评测机上打不开吧嘿嘿）

具体来说，实训平台用的是 v2.16.1.3 的版本，个人建议使用在线平台的 v2.16.1.3 版本，我也不清楚这个软件有没有向下兼容

个人非常建议在本地存一份电路备份，或者先在本地实现电路文件然后上传到平台，因为我已经见到有同学把自己完成题目的仓库恢复出厂设置了

在实训平台和本地之间传递文件

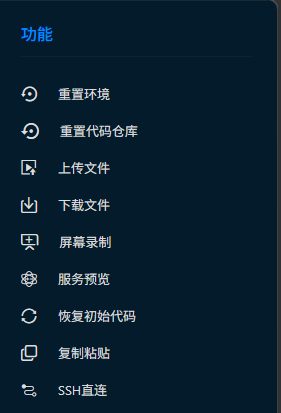

注意到这里的工具箱了吗

image-20260329140357141

image-20260329140522904

剩下的你都懂了。注意上传 / 下载文件都是在指定的文件夹进行的，在你准备上传 / 下载文件时，多看一眼那个弹窗的内容

这里还有两个重置功能，前者“重置环境”（应该）不会丢文件，后者是还原出厂设置

如何写实验报告

首先，每次实验有对应的 PDF 实验讲义，请完整阅读文件内容，因为这里面可能会出现一些你需要额外完成，并写在实验报告里的内容

并且思考题的题干在实验讲义中

如果老师还没发实验讲义，可以在 数字逻辑与计算机组成课内实验（南京大学） 这里下载

具体的实验报告需要涉及的内容请参考官方文档：怎样写实验报告 · 课内实验操作说明，如果你看着无 CSS 页面难受，可以看我的 Fork 版本：怎样写实验报告 · 课内实验操作说明（Fork）

官方简化版

（1）实验整体方案设计。说明本次实验的顶层设计模块图，对每个子模块进行详细描述，定义输入输出引脚，数据及控制信号的传输通道等。

（2）实验原理图和电路图。给出每个子模块的原理图和 Logisim 中的电路图（屏幕截图或照片），定义子模块的外观图。如果对实验指导讲义中的内容提出优化或改进，需要在此说明原因、方法和效果。

（3）实验数据仿真测试图。根据实验要求，输入测试数据，选择单步时钟执行，截取仿真运行时的电路图，分析电路状态是否满足设计需求。说明子模块的功能，列出子模块的功能表。

（4）错误现象及分析。在电路设计、连接和仿真运行时，将你认为有价值的错误截屏放置到实验报告中，并分析错误原因和解决办法。

（5）思考题解析。通过分析给出思考题的答案。

在你有足够精力的情况下，思考题涉及电路实现的，我们希望你能给出实际的电路实现，而不局限于口头说明（这使得你的实验报告有更高的完整度）。

线下验收的时候，记得在你的电脑上准备好思考题电路实现文件（或者实在没办法，口头说明也 OK，但是会差点意思）

另外，在实验报告里“体现自己的思考”，能让你的实验报告脱颖而出（官话）

如何准备线下验收

官方的验收流程，原文摘自 yry 老师往年的聊天记录

（1）看你们演示一下 PDF 里涉及的几个实验（可能挑一部分来演示）

（2）尤其是最后需要填写的表格内容会挑一些来演示

（3）随机提问一些课程中和实验相关的小问题

（4）听你们说一下思考题的思路或看一下实现的思考题电路（不是必须实现。但请大家在验收之前对思考题尽量做一些思考，能有部分电路实现更好）。

大约每人4-5分钟的样子。但验收结束后也不可以离开教室，可以自习。

各位可能比较在意的是：思考题的实现、现场填写的表格

  • 思考题，就是 PDF 实验讲义中，最后面的那几个题目。通常会有至少一道电路实现题

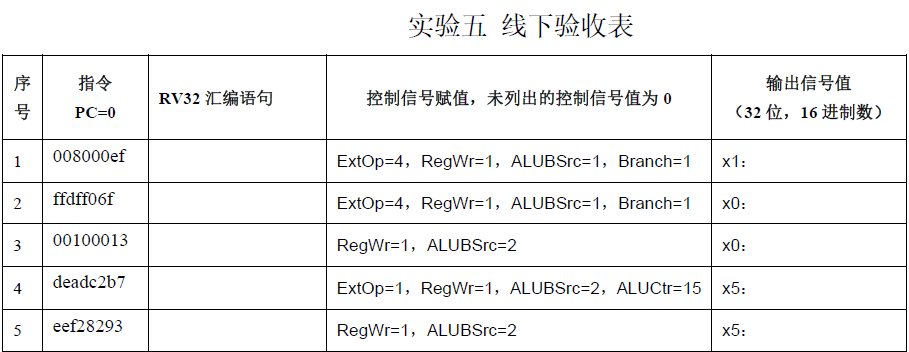

  • 现场填写的表格，这个不太好提前公布，以去年的实验五线下验收为例，放个截图自行体会

image-20260423180713135

（总共二十多条需要现场填写）

乐观来看，只要电路图不是直接抄的，思考题是自己做的，有对应的电路实现且也是自己连的，从分数的角度上来说，应该不会有问题

不用担心线下验收会有什么很复杂的内容，不过还是得提醒一下，你至少需要会用你的电路图进行仿真（填指令，设定输入，查输出，现场填表），不然你可以看看上面那个填表，甚至去年两个小时的验收时间来不及验收所有人

如果真的力不从心，助教也不会为难你的

⭐ Logisim 使用 Tricks

网站使用的 theme 仓库现在 404 了，如果你觉得页面看上去比较难受，可以先用我 Fork 的网站：课内实验操作说明

除此以外，以下给出一些其他比较好用的小 Tips，或许可以减少在 Logisim 上消耗的时间：

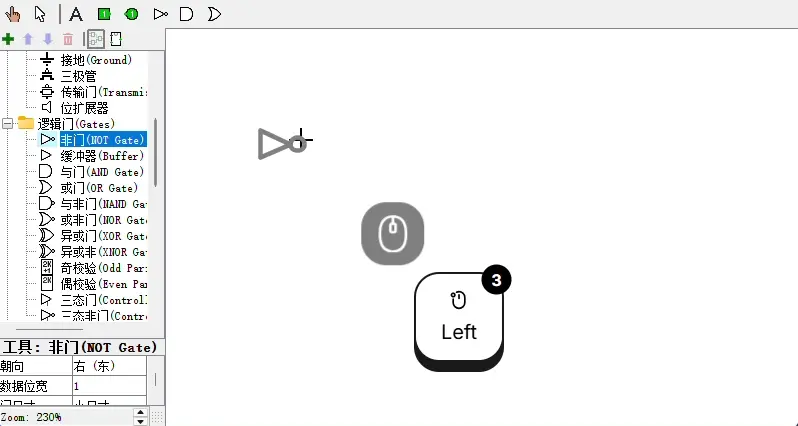

  • 选择一个元件，在按住 Ctrl 或 Shift 的情况下，右键可以放置多个元件

    • （比如说你要放置 x 个某元件，可以按住 Shift 右键放置 x-1 个元件，再松开 Shift 左键放置最后一个元件）
动图（点击展开后播放）

tip1

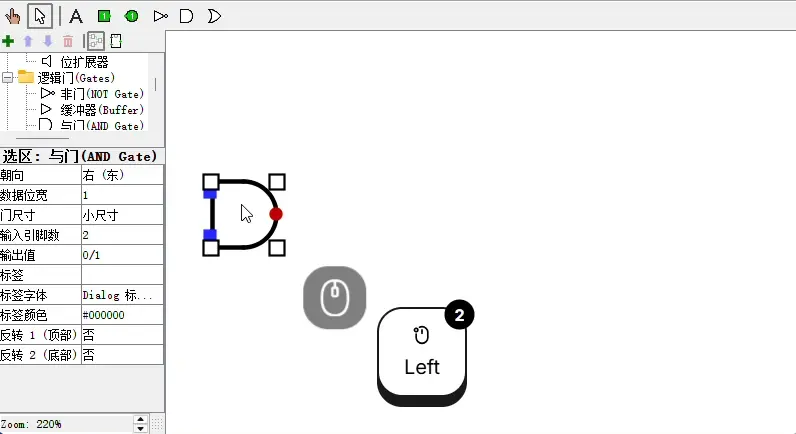

  • 一次 Ctrl+D 操作（复制+粘贴）可以代替一轮 Ctrl+CV 操作

动图（点击展开后播放）

tip7

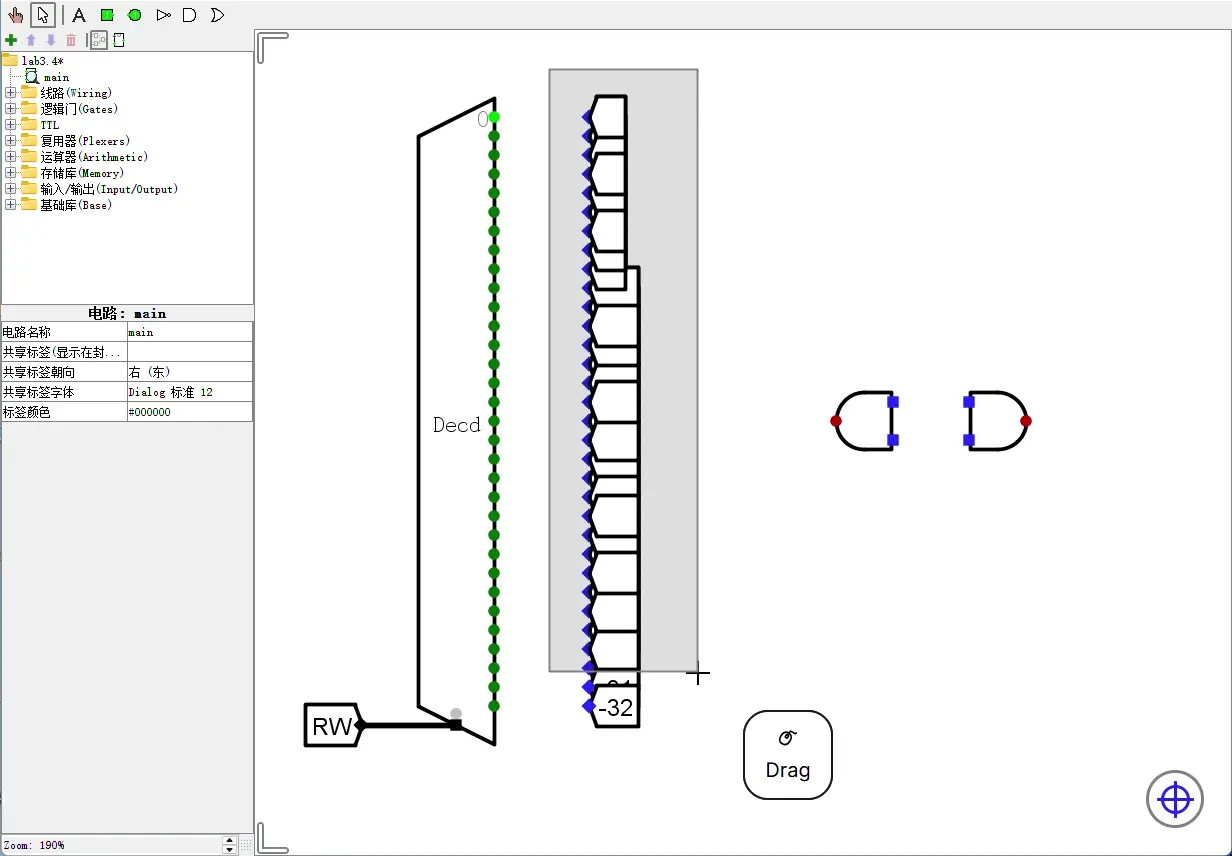

  • Logisim 会主动连接端口，即使之后被分开也会尝试保持电路连接

    • 如果你不希望自动连接，按住 Shift 并释放左键可以不自动连接（这在你不小心把电路缠在一块的时候很好用）
    • 在“偏好设置 → 电路编辑器”中，可以关闭自动连接的功能
动图（点击展开后播放）

tip8

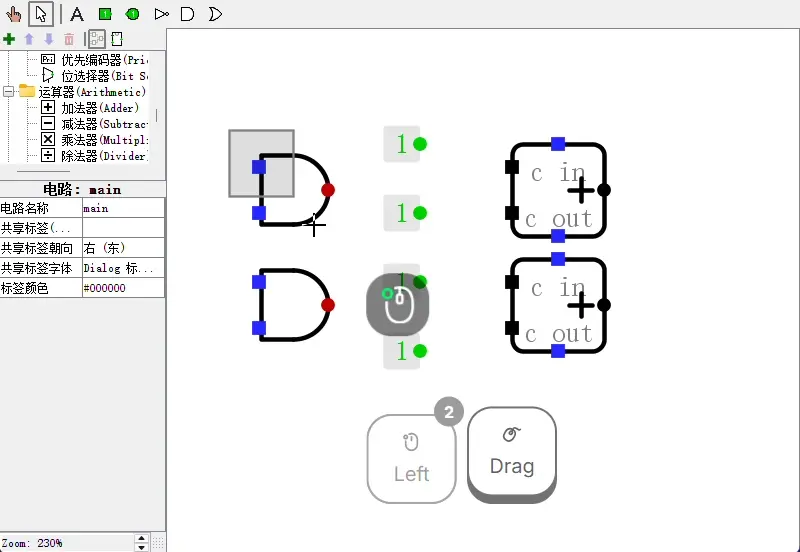

  • 选中逻辑门再按下数字键可以切换逻辑门的输入位宽（在放置元件时该操作也有效，并且之后放置的门都遵循该设置）；同理可以改变的有“常量”的值（不是位宽）、复用器的选择端位宽

在额外按住 Alt 的情况下，数字键专门用于改变数据位宽，比如运算器、寄存器

此外，你可以多选相同元件，然后批量修改位宽

最好自己试一试，以防你分不清按不按住 Alt 分别修改的是什么值，以及理解这一条 Tip 在说什么

动图（点击展开后播放）

tip2

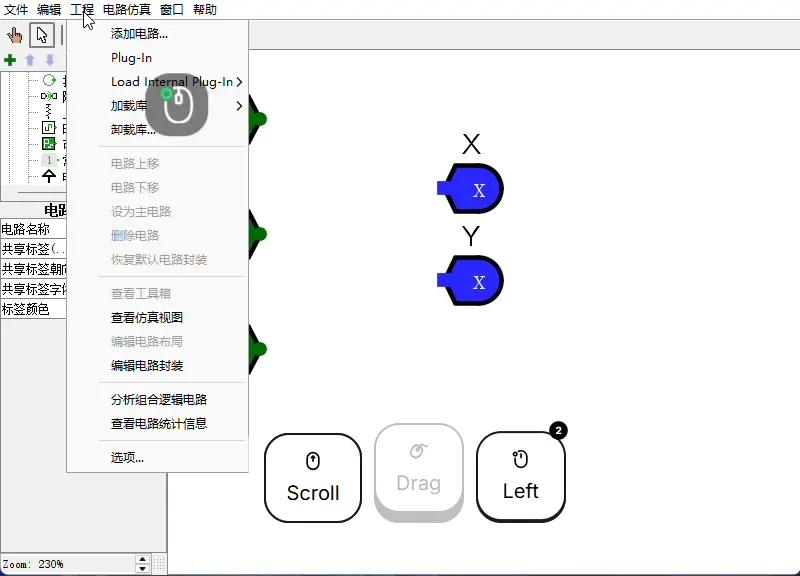

  • 放置输入输出引脚后（并且正确为引脚命名），点击 “工程→分析组合逻辑电路” ，可以通过编辑真值表 / 输入逻辑表达式的方式自动生成组合逻辑电路

    • 注意到这会覆盖掉原本的电路，因此更好用的方式是：创建子电路，生成组合逻辑电路，然后封装成模块，进行整体调用
    • 可以参考 第一周：Logisim 入门 - Verilog Fun 中的内容
    • （说实话，对于 DLCO 实验来说，大概率用不到这个功能）
动图（点击展开后播放）

tip3

  • 如果需要跨文件复制电路，可以点击 “工程→加载库→Logisim库” 导入.circ文件，以整体封装的形式使用电路，也可以在导入后对整个电路复制粘贴（如果你不希望后续的实验存在过多的子电路文件依赖，我建议对整个电路复制粘贴，否则使用封装电路更加简洁）

（这个就不给动图演示了，后续实验就会用到）

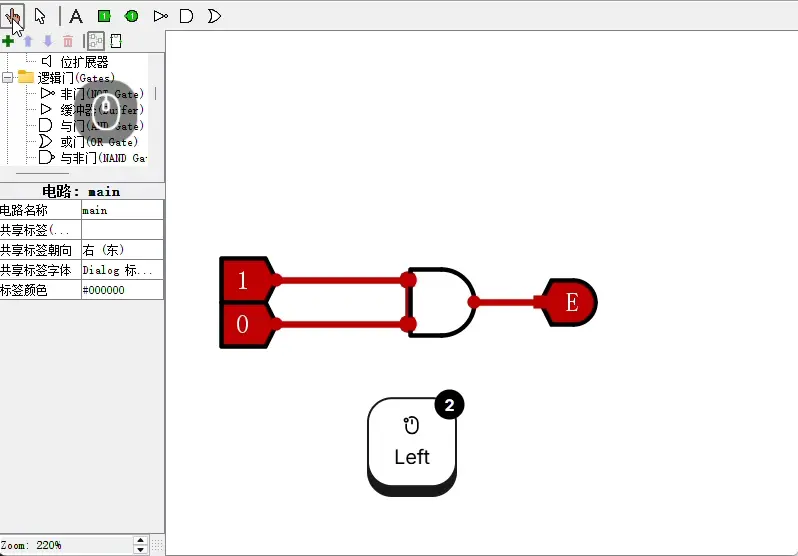

  • 编辑模式下鼠标中键点击某根电线（或者在戳模式下左键），会加粗与这根电线有连接的所有电线与节点，可以辅助判断有没有发生错误连线

    • （比如下面的例子中，同一逻辑门的两个输入不小心连接到了一起）
动图（点击展开后播放）

tip5

  • 选中元件按方向键可以修改元件朝向（多选元件按方向键也有效，但是电线不会相应旋转）

（没有动图的必要）

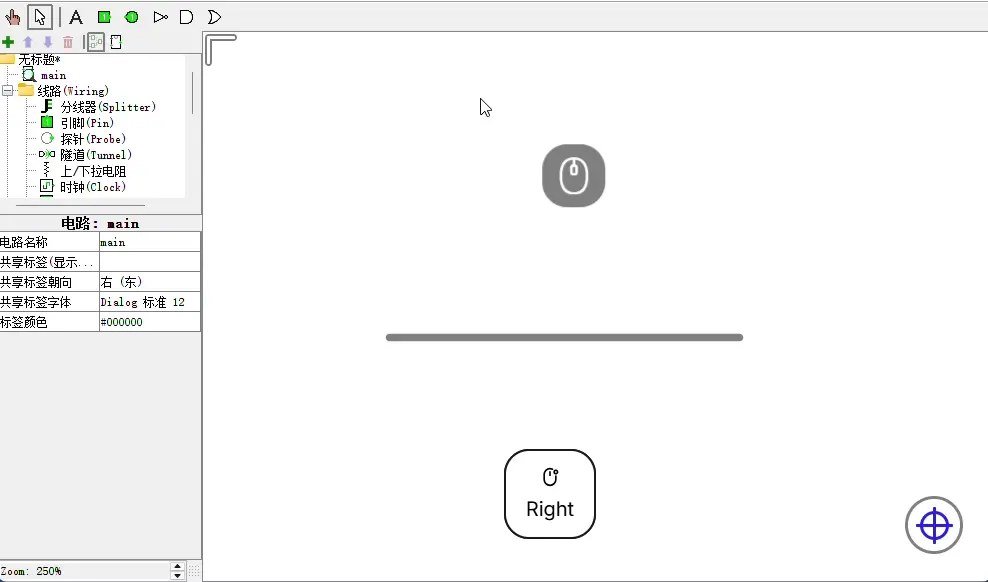

  • 按住 Alt 键，在编辑模式下可以不依赖元件放置电线

    • 并且你还会发现，按下 Alt 后对电线的处理逻辑不太一样（从新拉电线变成了移动最小段的电线）
动图（点击展开后播放）

tip9

  • 这个软件其实是有 Graphics Acceleration 的，可以在这个地方设置图形加速

静图

tip10

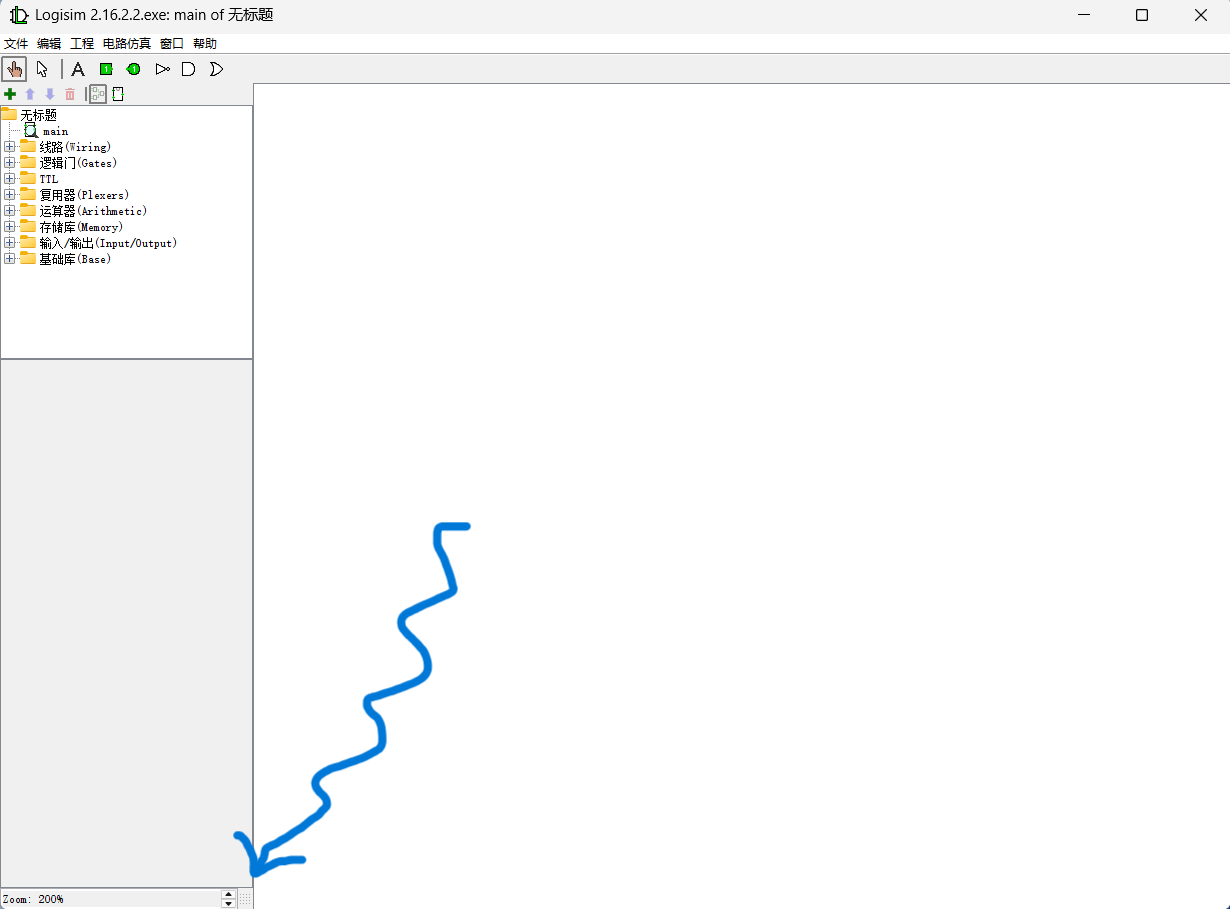

  • 你可能很好奇，为什么我上面的截图中没有网格点

    • 在这个非常不起眼的地方，可以切换网格点显示
静图

tip11

Logisim 电路排查指南

这种东西怎么写呢？随便写点什么吧

你可以按照以下步骤排查你的电路是否有问题（以及是你的问题还是 Logisim 的问题）：

  1. 重启一次 Logisim 可以解决 Logisim 偶发的渲染问题（尤其是出现莫名其妙的蓝线/红线时）
  2. 优先排查出现蓝线/红线的地方，善用鼠标中键排查错误连线（早期很多连线问题都是不小心把两个输入端连接到了一起，这种错误通过鼠标中键可以很快排查）
  3. 没有蓝线/红线但是样例测试不通过 → 针对出现错误输出的部分，对着原理图（如果有）或逻辑式排查问题，善用鼠标中键；如果是时序逻辑电路的话可能还要考虑上升沿/下降沿问题，错误的时钟边沿设置会产生难以排查的问题
  4. 长时间找不到错误点也是很正常的，必要时要有推倒重来的勇气；在难以构建正确的电路时，可以在cslab的实践课程上寻找教程（确保你已经进行了足够多的思考）；真的走投无路的话可以尝试体会开源精神，注意可能造成的后果自负

最后祝连线愉快，作为助教时隔半年多已经完全不会用 Logisim 了，用起来应该没有各位熟练
