Lab1

这里会将一些比较普遍、集中的问题汇总，如果这里什么都没写，说明~~我忘记更新了~~

三极管

在 Lab1.2 和 Lab1.4 中，有可能会遇到三极管相关的问题，比如：

我的 NMOS 管是不是放反了？

回忆一下上课内容，这两张图应该可以较好的解决疑惑

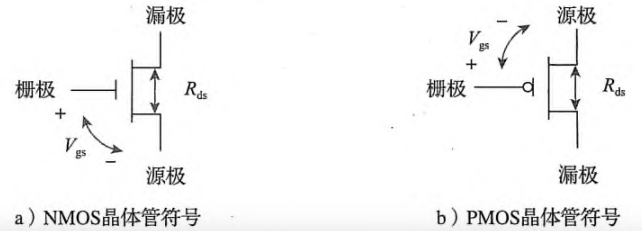

图一：通常约定 NMOS 的源极在下方，PMOS 的源极在上方。可以简单的解释为：NMOS 的源极通常（向下）接地，而 PMOS 管的源极通常（向上）接电源

然而 Logisim 的默认方向不是这样的，对于 NMOS 管你需要转一下

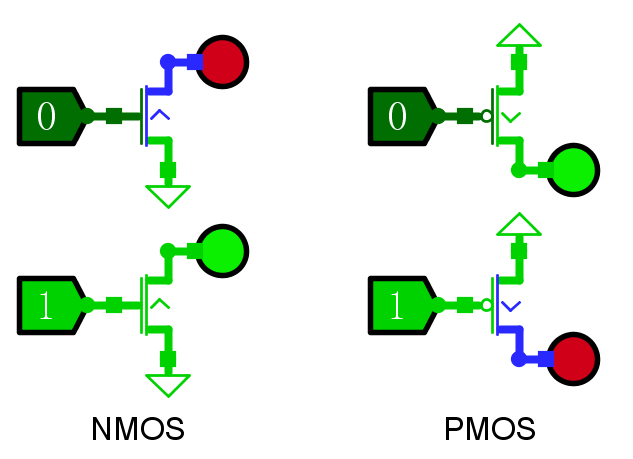

图二：如果源极都接电源的话，三极管的实际通电情况

Logisim 中，输入端为方形接口，输出端为圆形接口

三极管的箭头表示源极 -> 漏极的方向

（当然 NMOS 管的源极一般是接地的，而不是像图中这样接电源的，这个图是作为参考的）

另外 Logisim 的三极管代码层面上很可能就是个开关，如果要分析电压什么的那还是算了吧

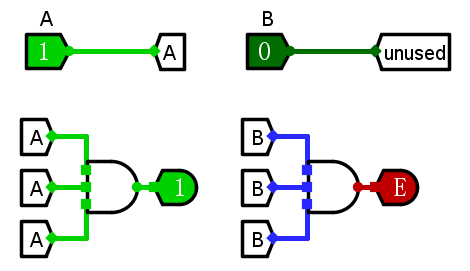

输入引脚是提供有效信号的；隧道的作用是“无线传输”，通过标签名来识别同源信号

静态冒险检测时，需要用到探针。当你初次上手的时候，你可能会发现：

啊嘞，怎么输出了个 -1？

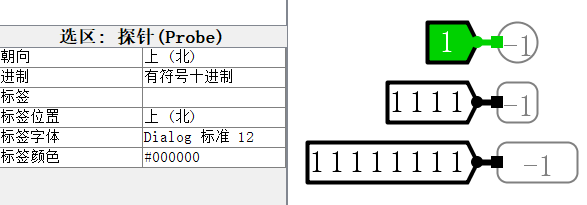

不妨看看探针的设置：

这里默认使用有符号十进制，我们知道有符号数的最高位是符号位，对于 0b1 这个数字，按照二进制补码的解释，确实就是 -1。将进制切换到无符号十进制，显示的就是 1 了

如果不用 1 位输入，会更明白：

只是想提醒你，Logisim 的异或门逻辑非常神秘

没错，Logisim 异或门的默认多输入行为是，当且仅当一个输入为 1 时，输出 1

对于大多数人来说，记得修改异或门的多输入行为，否则你会遇到非预期行为，比如你在尝试用一个多输入异或门完成第三个思考题的时候。。。
